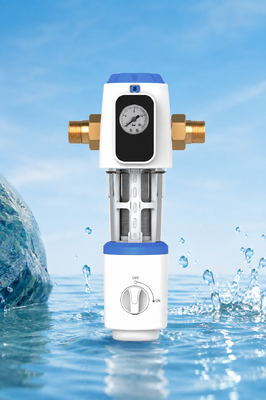

BriskSpring N1-2C-BS Фильтр предварительной очистки воды для всего дома с сеткой из нержавеющей стали SUS316L и фильтрацией 40 микрон

Обзор продукта

Модель N1-2C-BS предназначена для установки на входе воды в совместимые бытовые или легкие коммерческие системы водоснабжения.

Вода проходит через сетку из нержавеющей стали SUS316L, которая помогает задерживать видимые осадки и взвешенные частицы до того, как вода достигнет нижележащих трубопроводов и водопотребляющего оборудования.

Встроенный манометр позволяет пользователям контролировать рабочее давление. Во время технического обслуживания конструкция с ручной очисткой и сливом поддерживает очистку фильтрующей сетки и удаление осадка.

Ключевые особенности

Несколько вариантов точности фильтрации

В спецификации продукта указаны три варианта точности фильтрации:

• 40 микрон
• 90 микрон
• 200 микрон

Окончательная конфигурация фильтрации должна выбираться в соответствии с требованиями проекта и условиями водоснабжения.

Номинальный расход воды 5 т/ч

Номинальный расход воды составляет 5 т/ч или 22 галлона в минуту для совместимых бытовых и легких коммерческих систем городского водоснабжения.

Встроенный манометр

Манометр, установленный спереди, обеспечивает прямую индикацию давления в системе во время работы.

Многоразовая сетка фильтра SUS316L

Сетка фильтра изготовлена из нержавеющей стали SUS316L и может быть очищена для повторного использования. Частота технического обслуживания зависит от фактического качества воды и накопления осадка.

Ручная очистка и слив

Внутренние компоненты для очистки и слива поддерживают ручную очистку фильтрующего узла и удаление накопленного осадка.

Соединительные компоненты из латуни H59-1

Основной материал соединителя указан как латунь H59-1.

Два размера подключения

Доступные размеры подключения указаны как 3/4 дюйма и 1 дюйм.

Обслуживаемая модульная конструкция

На конструктивном чертеже показаны отдельные корпус фильтра, узел фильтра, уплотнительные компоненты, сливные компоненты, корпус манометра и соединительные детали для осмотра и технического обслуживания.

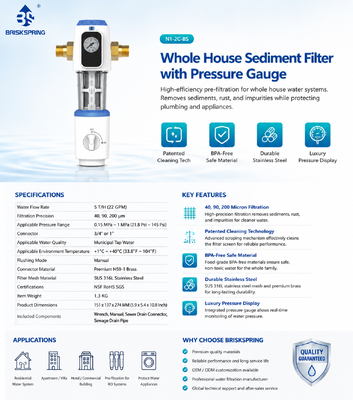

Технические характеристики

Основные конструктивные элементы

• Узел латунного соединителя
• Встроенный манометр
• Передняя и задняя крышки корпуса
• Корпус фильтра
• Узел сетки фильтра SUS316L
• Узел уплотнения скребка и слива
• Рукоятка управления
• Шаровой кран
• Уплотнительные кольца EPDM
• Прокладка PTFE
• Шестигранная гайка и компоненты соединителя

Принцип работы

Водопроводная вода из городской сети поступает в узел соединителя и проходит через выбранную сетку фильтра из нержавеющей стали SUS316L.

Видимые осадки и взвешенные частицы задерживаются сеткой фильтра. Затем отфильтрованная вода поступает в нижележащую систему трубопроводов.

Манометр обеспечивает визуальную индикацию давления во время работы. При необходимости технического обслуживания можно использовать ручную систему управления и слива для очистки и удаления осадка.

Данный продукт предназначен для предварительной фильтрации от осадка. Он не позиционируется как умягчитель воды, угольный фильтр, устройство для дезинфекции или система обратного осмоса.

Преимущества продукта

Выбираемая конфигурация фильтрации

Наличие вариантов 40, 90 и 200 микрон позволяет дистрибьюторам и покупателям проектов выбирать различные уровни предварительной фильтрации.

Производительность для всего дома

Номинальный расход 5 т/ч поддерживает совместимые бытовые и легкие коммерческие системы водоснабжения.

Удобный контроль давления

Встроенный манометр помогает пользователям контролировать рабочее давление без установки отдельного внешнего манометра.

Многоразовый фильтрующий элемент

Сетка SUS316L может быть очищена и повторно использована, что снижает зависимость от часто заменяемых картриджей для грубой фильтрации осадка.

Конструкция с ручным обслуживанием

Продукт использует механическую систему ручной промывки и очистки и не требует подключения к электросети.

Компактная интегрированная конструкция

Манометр, корпус фильтра, механизм очистки и сливной узел интегрированы в один вертикальный блок.

Рекомендуемые области применения

• Предварительная фильтрация водопроводной воды для всего дома
• Бытовые системы водоснабжения
• Системы водоснабжения квартир и вилл
• Легкие коммерческие системы водоснабжения
• Предварительная фильтрация осадка перед нижележащим водопотребляющим оборудованием
• Проекты по распределению трубопроводов и водоочистки

Руководство по установке

Перед установкой убедитесь в следующем:

• Требуемая точность фильтрации
• Требуемый размер подключения
• Направление потока воды
• Доступное вертикальное пространство для установки
• Давление в системе
• Положение слива
• Пространство для обслуживания
• Совместимость с существующим трубопроводом

Устройство должно быть установлено в соответствии с прилагаемым руководством. Рукоятка управления и сливное соединение должны оставаться доступными для эксплуатации и обслуживания.

Руководство по техническому обслуживанию

Регулярно проверяйте фильтр в зависимости от фактического накопления осадка.

Частота технического обслуживания может зависеть от:

• Местное качество воды
• Выбранная точность фильтрации
• Концентрация осадка
• Потребление воды в домохозяйстве
• Рабочее давление
• Изменения расхода воды

Используйте прилагаемый ключ и следуйте руководству по эксплуатации при открытии или обслуживании корпуса. Проверяйте уплотнительные кольца и уплотнительные компоненты во время технического обслуживания и правильно устанавливайте их перед восстановлением давления воды.

Часто задаваемые вопросы

Какие варианты точности фильтрации доступны?

В спецификации продукта указаны варианты 40, 90 и 200 микрон.

Какой тип воды подходит?

Указанное применимое качество воды - водопроводная вода из городской сети.

Каков номинальный расход воды?

Указанный расход составляет 5 т/ч или 22 галлона в минуту.

Включает ли продукт манометр?

Да. Манометр интегрирован в переднюю часть продукта.

Является ли фильтр автоматическим?

Нет. Указанный режим промывки - ручной.

Требуется ли электричество?

Электрическая система не показана и не указана.

Из какого материала изготовлена сетка фильтра?

Сетка фильтра изготовлена из нержавеющей стали SUS316L.

Какие размеры подключения доступны?

Указанные размеры подключения - 3/4 дюйма и 1 дюйм.

Какие аксессуары входят в комплект?

В комплект аксессуаров входят ключ, руководство пользователя, соединитель для слива в канализацию и дренажная труба.
