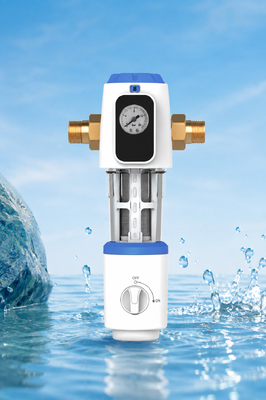

Фильтр предварительной очистки воды для осадка всего дома с сеткой из нержавеющей стали SUS316L 40 микронов BriskSpring N1-2C-BS

Обзор продукта

N1-2C-BS предназначен для установки на совместимом водозаборе бытового или легкого водоснабжения.

Вода проходит через сетку из нержавеющей стали SUS316L, которая помогает улавливать видимые осадки и взвешенные частицы до того, как вода достигнет нижнего водопровода и водопроводного оборудования.

Встроенный манометр позволяет пользователям наблюдать за рабочим давлением. Во время технического обслуживания ручная скребково-дренажная конструкция обеспечивает очистку фильтрующей сетки и удаление осадка.

Ключевые особенности

Несколько вариантов точности фильтрации

В описании продукта перечислены три доступных варианта точности фильтрации:

• 40 микрон
• 90 микрон
• 200 микрон

Окончательную конфигурацию фильтрации следует выбирать в соответствии с требованиями проекта и условиями воды.

Заявленный расход воды 5 т/ч

Указанный расход воды составляет 5 т/ч или 22 галлона в минуту для совместимых систем водоснабжения всего дома и небольших коммерческих муниципальных систем водоснабжения.

Встроенный манометр

Манометр, установленный на передней панели, обеспечивает непосредственное наблюдение за давлением в системе во время работы.

Многоразовая сетка фильтра SUS316L

Сетка фильтра изготовлена ​​из нержавеющей стали SUS316L и может быть очищена для многократного использования. Частота технического обслуживания зависит от фактического качества воды и накопления отложений.

Ручная очистка и дренаж

Внутренние скребковые и дренажные компоненты обеспечивают ручную очистку фильтрующего узла и слив скопившегося осадка.

H59-1 Латунные компоненты соединителя

Основной материал разъема указан как латунь H59-1.

Два размера соединения

Доступные размеры соединений указаны как 3/4 дюйма и 1 дюйм.

Удобная модульная структура

На структурном чертеже показаны отдельный корпус фильтра, фильтр в сборе, уплотнительные компоненты, дренажные компоненты, корпус манометра и соединительные детали для проверки и обслуживания.

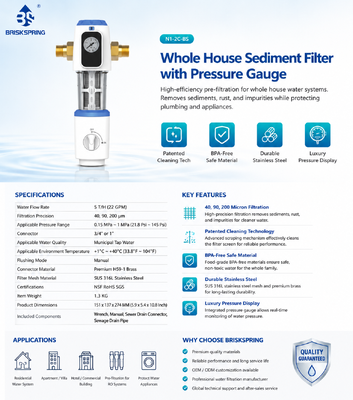

Технические характеристики

Основные структурные компоненты

• Латунный соединитель в сборе
• Встроенный манометр
• Передняя и задняя крышки корпуса
• Корпус фильтра
• Фильтрующая сетка SUS316L в сборе
• Сборка скребково-дренажного уплотнения
• Ручка ручного управления
• Шаровой кран
• Уплотнительные кольца из EPDM
• Прокладка из ПТФЭ
• Шестигранная гайка и компоненты разъема

Принцип работы

Городская водопроводная вода поступает в узел соединителя и проходит через выбранную фильтрующую сетку из нержавеющей стали SUS316L.

Видимый осадок и взвешенные частицы задерживаются сетчатым фильтром. Отфильтрованная вода затем поступает в нижестоящую водопроводную систему.

Манометр обеспечивает визуальную индикацию давления во время работы. При необходимости технического обслуживания можно использовать ручное управление и дренажную конструкцию для очистки и сброса осадка.

Этот продукт предназначен для предварительной фильтрации осадка. Он не представлен как смягчитель воды, фильтр с активированным углем, устройство для дезинфекции или система обратного осмоса.

Преимущества продукта

Выбираемая конфигурация фильтрации

Доступность вариантов с размером частиц 40, 90 и 200 микрон позволяет дистрибьюторам и покупателям проектов выбирать различные уровни предварительной фильтрации.

Пропускная способность всего дома

Указанный расход 5 т/ч подходит для совместимых систем подачи воды в жилых и легких коммерческих целях.

Удобное наблюдение за давлением

Встроенный манометр помогает пользователям контролировать рабочее давление без установки отдельного внешнего манометра.

Многоразовый фильтрующий элемент

Сетку SUS316L можно очищать и использовать повторно, что снижает зависимость от часто заменяемых картриджей с крупным осадком.

Структура ручного обслуживания

В изделии используется механическая ручная система промывки и очистки, и он не требует подключения к электропитанию.

Компактный интегрированный дизайн

Манометр, корпус фильтра, скребковая конструкция и система контроля дренажа объединены в один вертикальный блок.

Рекомендуемые приложения

• Предварительная фильтрация муниципальной водопроводной воды для всего дома
• Системы водоснабжения в жилых домах
• Системы водоснабжения квартир и дач
• Системы водозабора малотехнической воды
• Фильтрация осадка вверх по течению перед водяным оборудованием ниже по течению
• Проекты распределения водопровода и водоочистки

Руководство по установке

Перед установкой подтвердите:

• Требуемая точность фильтрации
• Требуемый размер соединения
• Направление потока воды
• Доступное пространство для вертикальной установки
• Давление в системе
• Положение дренажа
• Разрешение на техническое обслуживание
• Совместимость с существующим трубопроводом

Устройство должно быть установлено в соответствии с прилагаемым руководством. Ручка управления и дренажное соединение должны оставаться доступными для эксплуатации и обслуживания.

Руководство по техническому обслуживанию

Регулярно проверяйте фильтр в зависимости от фактического накопления осадка.

Частота технического обслуживания может зависеть от:

• Качество местной воды
• Выбранная точность фильтрации
• Концентрация осадков
• Бытовое потребление воды
• Рабочее давление
• Изменения потока воды

Используйте прилагаемый гаечный ключ и следуйте руководству по эксплуатации при открытии или обслуживании корпуса. Во время технического обслуживания проверяйте уплотнительные кольца и уплотнительные компоненты и правильно устанавливайте их перед восстановлением давления воды.

Часто задаваемые вопросы

Какие варианты точности фильтрации доступны?

В описании продукта перечислены варианты толщиной 40, 90 и 200 микрон.

Какая вода подходит?

Указанное применимое качество воды – городская водопроводная вода.

Какой заявленный расход воды?

Указанная скорость потока составляет 5 т/ч или 22 галлона в минуту.

Есть ли в изделии манометр?

Да. Манометр встроен в переднюю часть изделия.

Фильтр автоматический?

Нет. Указанный режим промывки – ручной.

Требуется ли для этого электричество?

Никакая электрическая система не показана и не указана.

Из чего состоит фильтрующая сетка?

Сетка фильтра изготовлена ​​из нержавеющей стали SUS316L.

Какие размеры соединений доступны?

Указанные размеры соединений: 3/4 дюйма и 1 дюйм.

Какие аксессуары включены?

Перечисленные аксессуары включают гаечный ключ, руководство, соединитель для канализационного слива и канализационную сливную трубу.
